氣力輸送裝置是以壓縮氣體為動力源對粉狀物料進行管道輸送。壓力容器用作發送器(即箱式泵)。結合差壓變送器和推式變送器的特點,氣力輸送裝置中的氣體通過上、中、下三種方式進入泵體流態化輸送,物料由底部裝料裝置輸送。隨著輸送的進行,頂氣逐漸轉化為靜壓能對物料進行加壓,中底氣起到流化輸送物料的作用,靜壓能逐漸轉化為動壓能。團流是物料在管道中的主要運動。輸送結束后,形成快速的沙丘狀運動,氣力輸送裝置中整個輸送過程呈梯形變化
新型環形輔助裝置的設計
隨著輸送距離的延長,沿途阻力逐漸增大,氣力輸送裝置中物料的穩定速度逐漸消失。由于料氣差的存在,出現了料氣分離現象。為了使物料在管道中保持穩定的運動速度,必須在氣力輸送裝置管道上安裝輔助裝置。當管道內壓力上升到設定的上限值時,氣源通過輔助裝置直接進入氣力輸送管道,及時向輸送物料提供空氣,保持物料的運動速度。輔助裝置的送風口呈環形對稱布置
氣力輸送裝置的工作過程

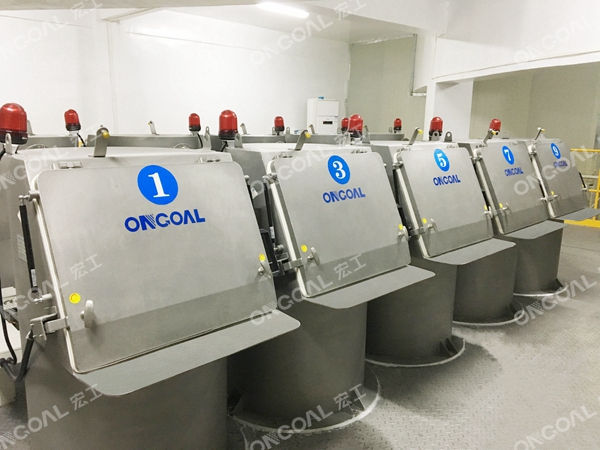

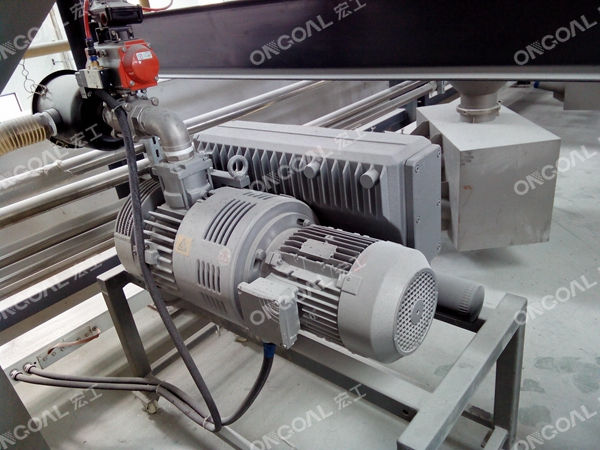

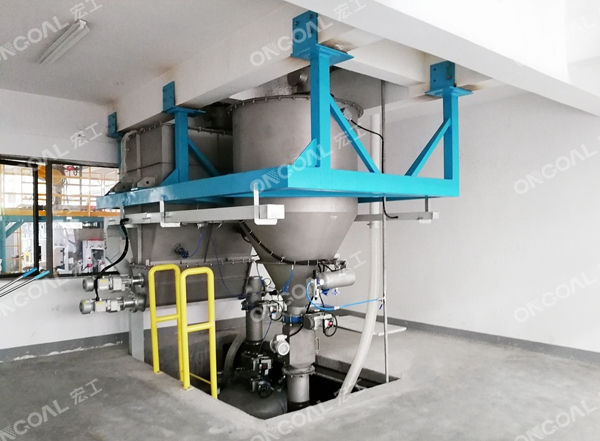

氣力輸送系統可采用就地自動操作、手動操作和中央自動操作控制。以自動運行為例,系統開始運行時,關閉氣力輸送裝置的流化閥和輸送閥;打開排氣閥和進料閥,關閉流化閥和出料閥,開始裝料。當達到設定重量時,進排氣門自動關閉;延時5~8s,打開流化閥和輸送閥,開始輸送;當泵內輸送壓力低于設定壓力時,控制系統發出信號,輸送閥和流化閥關閉,輸送完成
泵體上安裝稱重傳感器,調節設定倉泵的裝載量,作為倉滿液位信號。同時能檢測輸送過程中泵內物料重量的變化,掌握輸送過程中的每一個細節
泵體配有壓力變送器,隨時檢測泵內輸送壓力的變化。當泵內壓力高于設定堵塞壓力時,自動報警,系統停止輸送;當泵內壓力達到料倉設定壓力時,控制系統完成輸送并停止輸送
