密相氣力輸送系統設計如何計算？密相氣力輸送系統設計計算有哪些局限性？現有的進行密相氣力輸送系統設計的計算方法很少，其中的大部分計算方法都只在專業的氣力輸送系統廠這那里。 無論如何，如果稀相氣力輸送管道的尺寸可以根據模型確定，那么對于密相輸送就不那么準確了，因此，為了設計新的安裝和控制/調整模型結果，幾乎每次都要進行測試。下面的計算顯示了如何放大——或者在某些情況下縮小——測試工廠的結果，以便設計一條工業生產線，它特別關注要保持恒定的參數。
為了得到有意義的測試結果，必須確保以下幾點:
一、測試管線的管道長度與工業管線相似，但最重要的是其彎曲的數量與工業管線相似。
二、固體載荷比與工業生產線的計劃相似。
三、確定了測試線和工業線的上料速度和線末速度，并使其相等。
因此，固體負荷和空氣流速是按比例放大的常數，需要相應地調整管徑和空氣體積流量。
如果考慮以上幾點，試驗過程中觀察到的工業壓力應該是相同的，因此工業管徑和工業空氣流量可以通過以下方式計算:

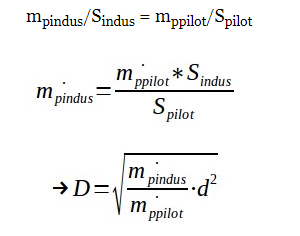

管直徑以管道橫截面積為單位的質量流量不變:
然后可以計算出氣流
mpindus =按比例放大的產品質量流量，單位為kg/h
mppilot =中試工廠觀察到的產品質量流量，單位為kg/h
Sindus =以m2為單位放大的管道截面
Spilot=中試車間使用的管道截面，面積為m2
D =管子的直徑，單位為m
d =中試裝置所用管道的直徑，單位為m
Qair_indus_N =空氣流量按Nm3/h放大
upick_up =在中試裝置中觀測到的管首風速，放大時參數保持不變
ρ =輸送管道開始處空氣的比重，由中試裝置中觀察到的壓力和工業規模中假定恒定的壓力計算而來，單位為kg/m3
ρN =正常條件下空氣的比重，單位為kg/m3
以上簡述了密相氣力輸送系統設計計算的方法和局限性，如果您有其他氣力輸送方面的疑問，歡迎來電咨詢！
